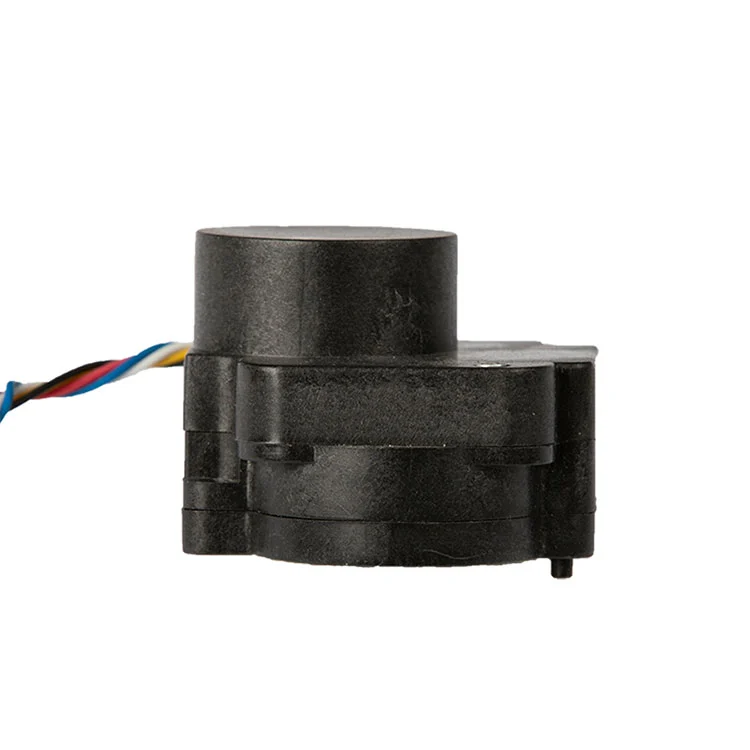

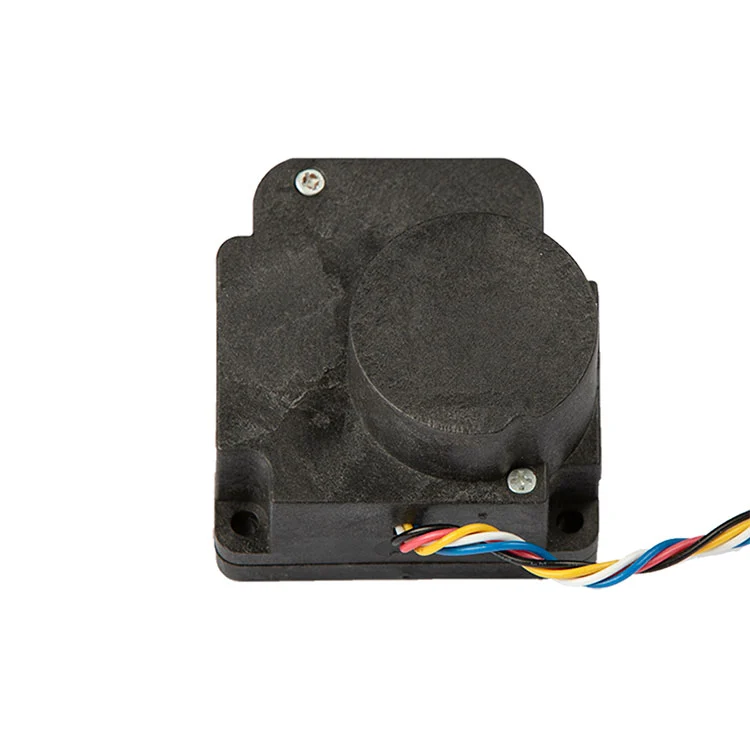

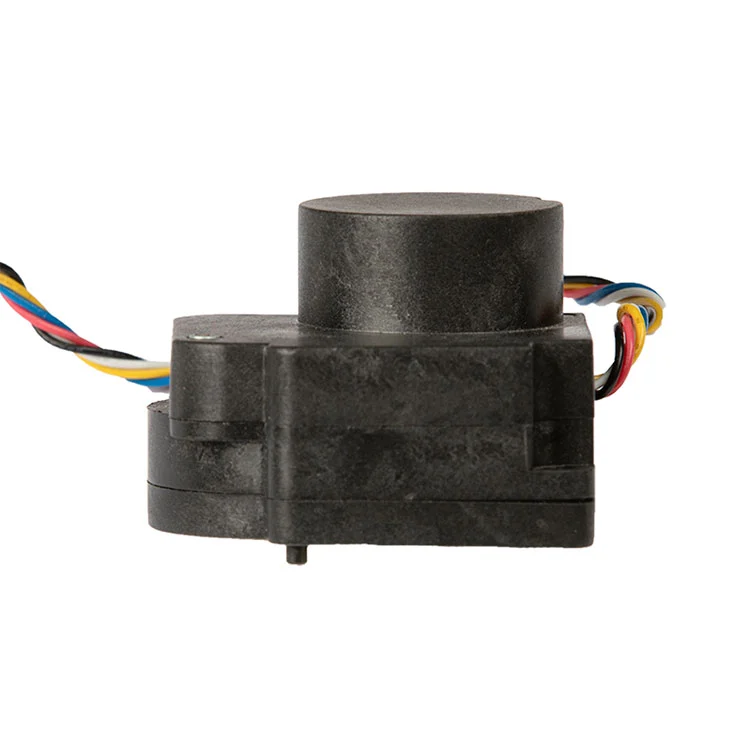

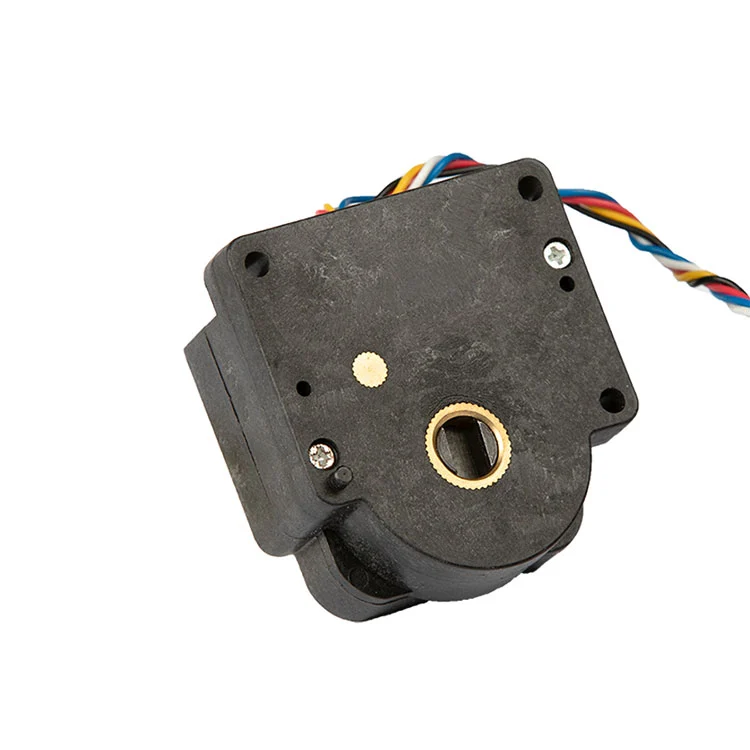

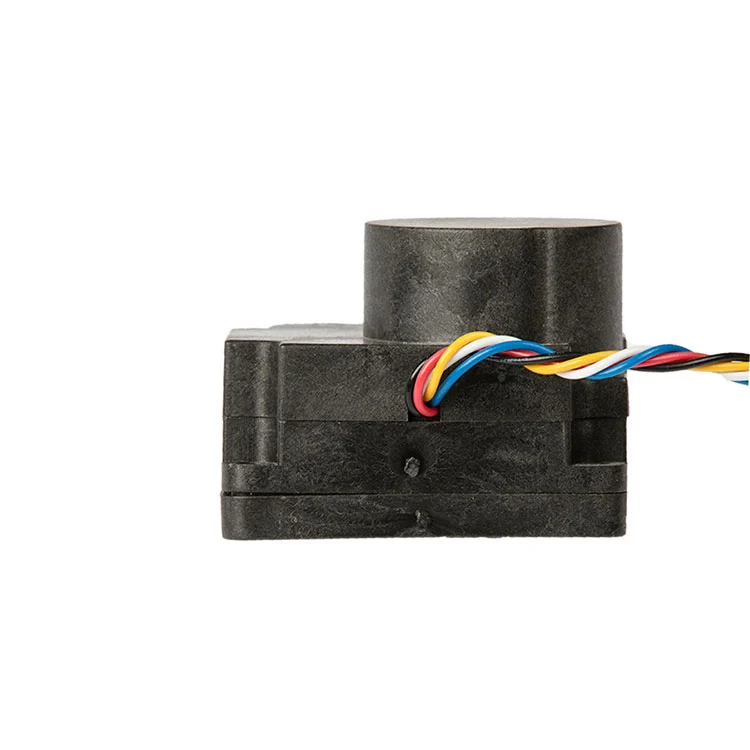

Water Meter Valve Actuator Controller

Teknikal na Pagtutukoy

Nagtatampok ang Water Meter Valve Actuator Controller ng stable na electrical performance at maaasahang actuation output, na may standardized na teknikal na mga parameter tulad ng sumusunod

Mga Wiring Sequence at Depinisyon

Gumagamit ang Water Meter Valve Actuator Controller ng 5 pin wiring configuration na may malinaw na kahulugan ng signal para sa madaling pag-install at pag-commissioning:

1. Puting kawad:Itaas na signal ng switch (balbula bukas)

2. Asul na kawad:Karaniwang terminal para sa signal

3. Dilaw na kawad:Itaas na signal ng switch (valve close)

4. Pulang kawad:Nangungunang posisyon na terminal

5. Itim na kawad:Mataas/mababang antas ng terminal

Tandaan:Maaaring baligtarin ang pagpoposisyon ng pagbukas/pagsara ng balbula dahil sa mga pagkakaiba sa oryentasyon ng pag-install ng customer at mga sitwasyon ng aplikasyon. Ang huling open/close logic ay dapat kumpirmahin ng mga customer batay sa aktwal na pag-install at mga kondisyon ng operating.

Sa stable na performance ng parameter at standardized na disenyo ng mga wiring, ang Water Meter Valve Actuator Controller ay naghahatid ng maaasahang kontrol para sa water meter valve actuation sa residential at commercial metering system.

Anong mga diameter ng metro ng tubig ang katugma ng Water Meter Valve Actuator Controller na ito?

Espesyal itong idinisenyo para sa mga metro ng tubig ng DN15 at DN20, na may nakapirming ratio ng pagsukat na 1500:1 upang tumugma sa mga kinakailangan sa pagsukat at kontrol ng mga karaniwang kalibreng ito.

Ano ang ibig sabihin ng waterproof rating na 0 (IP0) para sa aktwal na paggamit?

Ipinapahiwatig ng IP0 na ang actuator ay walang espesyal na proteksyon na hindi tinatablan ng tubig o alikabok. Ito ay angkop lamang para sa pag-install sa panloob, tuyo, at hindi paglulubog na mga kapaligiran; iwasan ang direktang pagdikit ng tubig, ulan, o mataas na kahalumigmigan sa bukas na hangin.

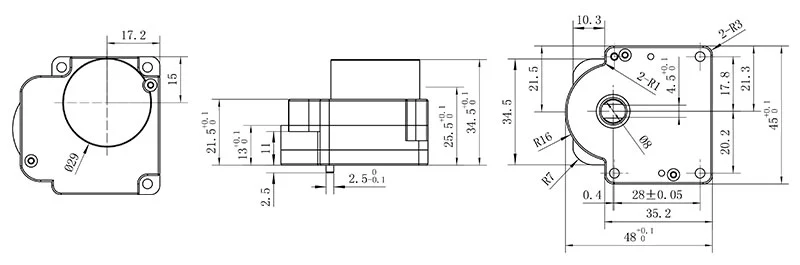

Pagguhit ng produkto
