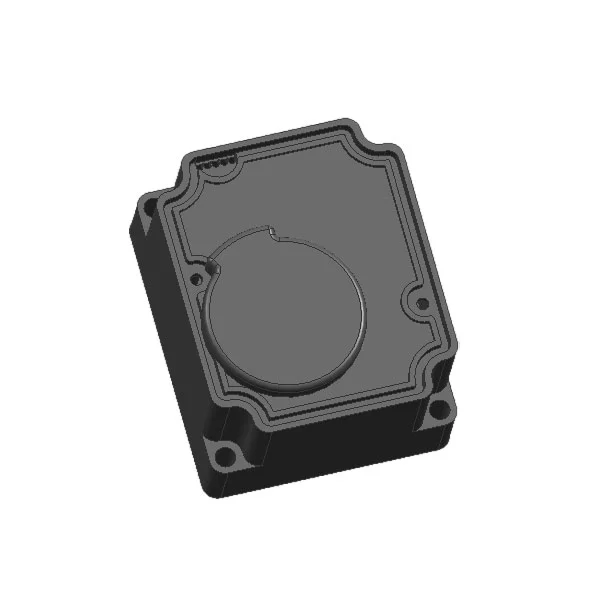

Ang Low Noise Water Meter Gear Motor na ito ay sadyang binuo para sa mga matalinong sistema ng pagsukat ng tubig, na may mga pangunahing sitwasyon ng aplikasyon kabilang ang:
• Wireless residential smart water meter
• Prepaid valve-controlled smart water meter
• Remote automatic meter reading (AMR) system
• Mga motorized valve para sa DN15–DN50 water metering pipelines
Maliban kung tinukoy, ang lahat ng mga parameter para sa Low Noise Water Meter Gear Motor na ginagamit sa mga metro ng tubig ay sinusuri sa karaniwang temperatura ng kapaligiran (23°C) at na-rate na boltahe sa pagpapatakbo.
1. Rated operating boltahe: 3.6 V DC
2. Allowable operating voltage range: 2.5 V – 5 V DCNote: Sa loob ng allowable range, ang mas mataas na input voltage ay naghahatid ng mas mataas na output torque, ngunit babawasan ang buhay ng serbisyo ng actuator.
3. Walang-load na operating kasalukuyang sa rated boltahe: ≤ 25 mA
4. Naka-lock na rotor (stall) na kasalukuyang sa rate na boltahe: ≤ 450 mA (para sa 300-series na motor)
5. Rated output torque:
o ≥ 1.8 N·m (itinugma sa 2400:1 gear reduction ratio)
o ≥ 2.7 N·m (itinugma sa 3700:1 gear reduction ratio)
6. Valve 90° (quarter turn) actuation time:
o ≤ 10 s (itinugma sa 2400:1 gear reduction ratio)
o ≤ 16 s (itinugma sa 3700:1 gear reduction ratio)
7. Mga opsyon sa standard na gear reduction ratio: 2400:1, 3700:1
8. Wire Sequence Definition (WSD)
| Kulay ng Kawad | Kahulugan ng Core Function |
| Asul | Bukas ang balbula ng signal ng switch sa posisyon |
| Puti | Karaniwang terminal (COM) para sa mga signal na nasa posisyon |
| Dilaw | Isara ng balbula ang signal ng switch sa posisyon |
| Itim | DC power positive pole (+) |
| Pula | DC power negative pole (-) |
| Tandaan: Maaaring ganap na i-customize ang pagkakasunud-sunod ng wire, color coding at haba ng wire ayon sa mga partikular na pangangailangan ng customer. |
Ingress Protection (IP) Rating: IP67Note: IP67 dust-tight at water immersion protection performance ay makakamit lamang kapag ang actuator ay wastong na-assemble at matatag na naayos na may katugmang sealed water meter housing.
T: Anong mga sukat ng tubo ang katugma ng KY-59 actuator?
A: Ang Low Noise Water Meter Gear Motor ay idinisenyo para sa DN15 hanggang DN50 water meter valve, na may dalawang opsyon sa gear reduction ratio upang tumugma sa iba't ibang kinakailangan ng torque para sa iba't ibang diameter ng pipe at kondisyon sa pagtatrabaho.
T: Maaari bang ipasadya ang pagkakasunud-sunod ng wire at mga detalye ng wire?
A: Oo. Sinusuportahan namin ang buong pagpapasadya ng pagkakasunud-sunod ng wire, color coding, haba ng wire at wire gauge upang magkasya sa iyong partikular na pagpupulong, pag-install at mga kinakailangan sa control system.
Q: Sinusuportahan ba ng rating ng IP67 ang pangmatagalang operasyon sa ilalim ng tubig?
A: Tinitiyak ng standard na rating ng IP67 na ang unit ay dust-tight at lumalaban sa pansamantalang paglulubog sa hanggang 1m ng tubig sa loob ng 30 minuto. Para sa pangmatagalang operasyon sa ilalim ng tubig sa mga senaryo ng pagtatrabaho ng metro ng tubig, dapat itong wastong i-assemble gamit ang nakatugmang selyadong pabahay ng metro ng tubig upang mapanatili ang matatag na pagganap ng proteksyon.
Q: Anong power supply ang inirerekomenda para sa KY-59?
A: Ang rate ng operating boltahe ay 3.6 V DC, na may pinapayagang hanay ng trabaho na 2.5 V hanggang 5 V DC. Inirerekomenda namin ang paggamit ng isang stable na 3.6 V lithium battery power supply upang balansehin ang torque performance, mababang paggamit ng kuryente at mahabang buhay ng serbisyo.
