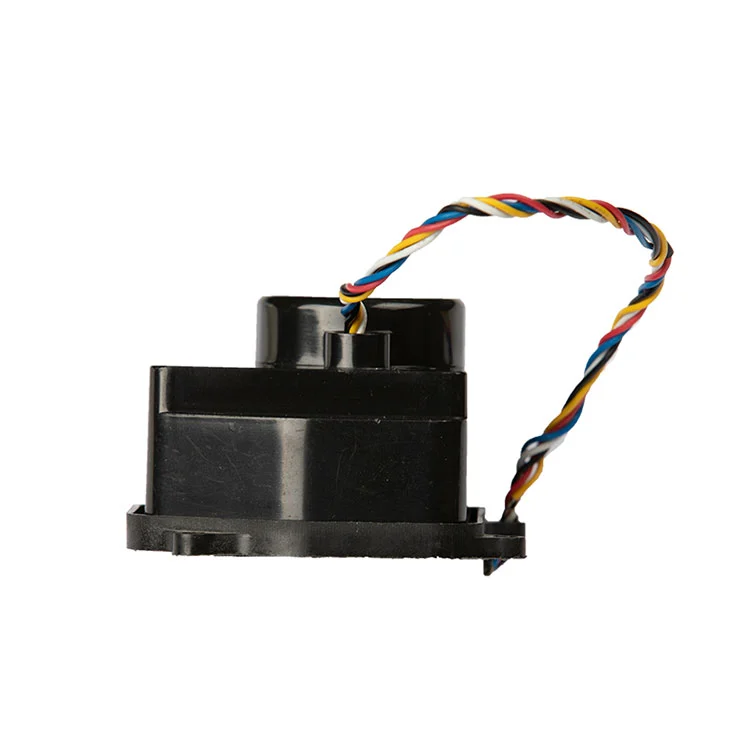

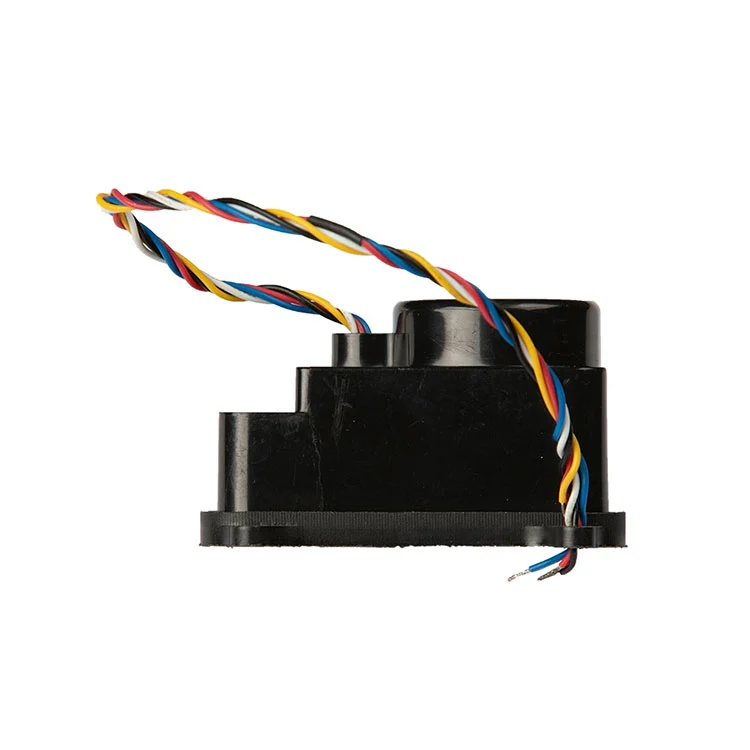

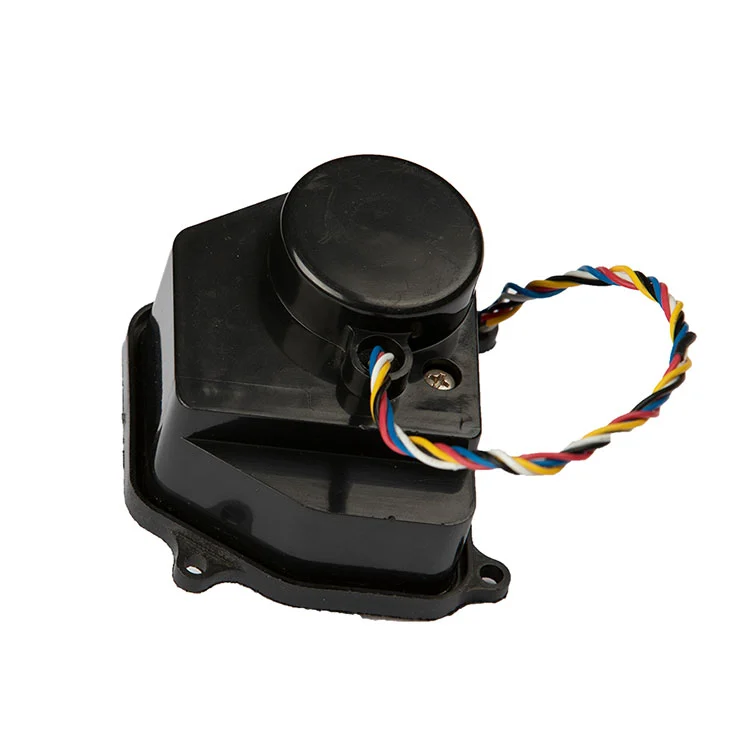

Kung ikaw ay kumukuha ng mga battery-powered valve actuator para sa smart water meter, ang mga pangunahing tanong ay palaging pareho: ito ba ay may hawak na torque sa mga lumang valve, gaano katagal ito tatakbo sa dry-cell pack ng meter, at ang mga wiring ba ay tutugma sa iyong meter board nang hindi muling gagawin? Ang 3.6V actuator na ito ay binuo sa paligid ng tatlong hadlang na iyon.
Si Kaiye ay gumawa ng mga water meter actuator mula noong maagang paggamit ng smart metering, na may taunang kapasidad ng actuator na10 milyong setat higit sa 30 taon ng karanasan sa produksyon ng hardware at control-valve. Ang dry-cell actuator na ito ay bahagi ng volume-proven na platform na iyon—ininhinyero para sa pagsasama ng OEM, pagkakapare-pareho ng batch, at predictable lead time.
Makikita mo sa ibaba ang aktwal na mga parameter sa pagtatrabaho, lohika ng mga wiring, mga limitasyon sa pagkuha, at ang mga teknikal na tanong na itatanong ng iyong engineering team bago aprubahan ang isang sample.
Karamihan sa mga pagkabigo ng balbula ng metro na pinapagana ng baterya ay hindi nagmumula sa motor. Nagmumula ang mga ito mula sa torque na kulang sa mga lumang balbula, kasalukuyang gumuhit sa pack ng baterya nang mas mabilis kaysa sa inaasahan, o mga kable na hindi tumutugma sa meter board. Direktang tinutugunan ng actuator na ito ang tatlong failure point na iyon.
Na-rate sa ≥1.8 N·m sa pamamagitan ng 1500:1 metal-gear reduction, ang actuator ay may sukat para sa small-bore water-meter valves. Ang mga metal gear ay machined, hindi sintered, na nagpapanatili ng torque output sa mahabang pagbibisikleta at binabawasan ang panganib na matanggal ang mga ngipin sa ilalim ng mga kondisyon ng stall.
Ang kasalukuyang operating ay ≤25 mA sa 3.6V nominal, na may naka-lock na rotor na kasalukuyang 550 mA. Ang mababang operating current ay kung ano ang nagpapahintulot sa actuator na tumakbo mula sa isang karaniwang dry-cell pack na walang labis na pagkaubos ng baterya, habang ang naka-lock na rotor figure ay nagsasabi sa iyong driver circuit kung ano ang aasahan sa valve seating.
Pulang negatibo, itim na positibo, asul na bukas, puting COM, dilaw na malapit. Ang wiring scheme ay naghihiwalay ng power mula sa open/close control signals, kaya ang actuator ay maaaring i-drive ng kasalukuyang control logic ng meter board nang hindi nagdaragdag ng hiwalay na relay board.
Ang actuator ay inilaan para sa residential, underground, at non-electrified installation scenario kung saan ang pagpapatakbo ng 220V mains o mga dedikadong power cable ay hindi praktikal. Sinusuportahan nito ang matatag na kontrol ng balbula at feedback ng signal nang walang imprastraktura ng kapangyarihan ng site.
Ang talahanayan sa ibaba ay nagpapakita ng karaniwang dry-cell actuator configuration. Kung saan gumagana ang iyong platform ng metro sa ibang boltahe, torque curve, o wiring convention, maaaring i-customize ang mga parameter na ito sa panahon ng pagsusuri ng OEM.
| Parameter | Pamantayang Halaga | Tala sa Pagkuha |
|---|---|---|
| Na-rate na Boltahe | 3.6 V DC | Kumpirmahin ang pagiging tugma sa meter dry-cell pack |
| Operable Voltage Range | 2.5–5 V DC | Ang mas mataas na boltahe sa loob ng saklaw ay naghahatid ng mas malaking torque ngunit nagpapaikli sa habang-buhay |
| Kasalukuyang Operating | ≤25 mA | Badyet para sa peak current sa panahon ng valve travel, hindi lang standby |
| Naka-lock-rotor Current | 550 mA | Kapaki-pakinabang para sa pagpapalaki ng circuit ng driver at proteksyon |
| Output Torque | ≥1.8 N·m | Sinusukat sa rated boltahe; kumpirmahin laban sa valve seating torque |
| Pagbawas Ratio | 1500:1 | Itugma sa small-bore water-meter valve platform |
| Oras ng Pagtugon sa Valve | ≤8 s | Open-to-close o close-to-open sa rate na boltahe |
| Mga kable | Pulang negatibo, itim na positibo, asul na bukas, puting COM, dilaw na malapit | Maaaring i-customize ang haba ng cable, connector, at kulay ng wire |
Kung ang iyong meter board ay nagbibigay ng ibang control signal polarity o gumagamit ng ibang connector, maaaring suriin ng engineering team ng Kaiye ang mga wiring at magmungkahi ng isang katugmang configuration sa halip na pilitin ang isang karaniwang harness sa isang hindi tugmang platform ng metro.
Para sa mga mamimili ng OEM, ang actuator ay kasing ganda lang nito sa meter housing, valve stem, at control board. Gumagamit ang dry-cell actuator na ito ng compact outline na nilayon para sa mga enclosure na smart-meter na may space-constrained, na may wiring scheme na naghihiwalay sa power mula sa open/close control signal.
Mga kable ng kuryente.Ang pula ay negatibo, ang itim ay positibo. Ang drive circuit ay dapat na sukat para sa lock-rotor current na 550 mA, kahit na ang normal na operating current ay ≤25 mA, dahil ang valve seating ay maaaring madaling humingi ng mas mataas na current. Inirerekomenda ang reverse-polarity na proteksyon sa meter board kung ang actuator ay field-replaceable.
Kontrolin ang mga kable.Ang asul ay bukas, ang puti ay COM, ang dilaw ay malapit. Ang circuit na ito ay dapat ituring bilang isang control input, hindi isang linya ng kuryente, at dapat manatiling independiyente sa module ng komunikasyon upang ang isang pagkabigo sa komunikasyon ay hindi ma-disable ang kontrol ng balbula.

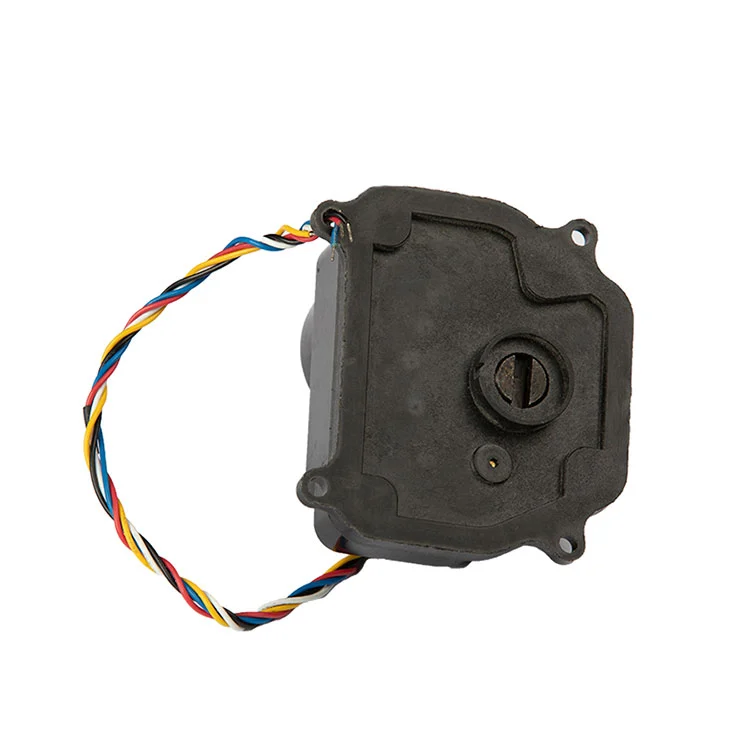

Pag-mount ng interface.Ang actuator ay dinisenyo sa paligid ng valve stem at mounting pattern na ginagamit sa small-bore smart-meter valve body. Bago ilabas ang volume, dapat kumpirmahin ng mga mamimili ang stem square, mounting hole spacing, at actuator orientation sa loob ng meter housing. Makakapagbigay si Kaiye ng sample para sa mechanical fit-check bago ilagay ang production order.
Kung kinukuha mo rin ang meter housing o ang kumpletong valve assembly, ang actuator ay maaaring suriin kasama ngshell ng metro ng tubigat katawan ng balbula upang mabawasan ang hindi pagkakatugma ng interface sa pagpupulong.
Ang actuator ay nakaposisyon para sa small-bore valve control kung saan ang pagpapatakbo na pinapagana ng baterya at mababang kasalukuyang draw ay mas mahalaga kaysa sa high-speed actuation. Kasama sa mga karaniwang application ng volume ang:
Remote open/close para sa billing control, atraso management, at leak response sa mga apartment building at utility-managed residential accounts.
Underground at outdoor meter installation kung saan ang 220V mains o dedikadong mga power cable ay hindi praktikal, at ang actuator ay tumatakbo mula sa dry-cell pack ng meter.
Batch installation sa old-community renovation, campus water management, at industrial park sub-metering kung saan ang mga actuator ay binibili sa apat o limang digit na dami.
Ang supply ng actuator sa mga manufacturer ng water-meter at mga valve automation shop na nagsasama ng actuator sa sarili nilang produkto ng meter o valve bago ipadala sa utility.
Dahil ang actuator ay bahagi ng mas malawak na water-meter component platform ng Kaiye, ang mga mamimili na kumukuha ng maraming bahagi ay maaaring pagsama-samahin ang kwalipikasyon at logistik. Kung ang iyong proyekto ay nangangailangan din ng wireless na komunikasyon sa antas ng metro, ang actuator ay idinisenyo upang gumana kasama ng Kaiye'swireless na metro ng tubigplataporma.
Para sa mga mamimili ng B2B, ang ibig sabihin ng "manufacturer" ay kontrol sa proseso, hindi lamang isang kumpanya ng kalakalan na may katalogo. Ang Kaiye ay nagpapatakbo ng isang ISO 9001 na sistema ng kalidad, nagpapatakbo ng automated na produksyon para sa mga actuator assemblies, at gumagawa ng mga water-meter actuator sa loob ng higit sa dalawang dekada. Ang dry-cell actuator na ito ay nakikinabang mula sa production base na iyon sa tatlong kongkretong paraan:
Batch consistency.Ang mga metal na gear ay ginagawa sa mga kinokontrol na sukat. Binabawasan ng automated assembly ang unit-to-unit variation sa gear mesh, torque output, at oras ng pagtugon—na kritikal kapag nag-i-install ka ng libu-libong actuator sa isang utility project.
Papasok na inspeksyon at huling pagsubok.Kasama sa karaniwang produksyon ang mga functional check para sa kasalukuyang draw, response time, at valve travel. Maaaring humiling ang mga mamimili ng protocol ng inspeksyon at sampling plan bago maglagay ng order ng volume.
Traceability.Ang code ng modelo, batch ng produksyon, at mga rekord ng pagsubok ay pinapanatili upang kung may lumabas na isyu sa field, maaaring ihiwalay ang apektadong populasyon sa halip na ituring ang bawat actuator sa proyekto bilang pinaghihinalaan. Para sa higit pa sa production base at sistema ng kalidad ng Kaiye, tingnan angprofile ng kumpanya at pangkalahatang-ideya ng pagmamanupaktura.
Ang dry-cell actuator ay magagamit bilang isang karaniwang yunit, ngunit ang pamantayan ay hindi nangangahulugang naayos. Para sa mga mamimili ng OEM at proyekto, ang mga sumusunod na item ay karaniwang naka-customize pagkatapos ng teknikal na pagsusuri:
Cable at connector.Maaaring tukuyin ang haba ng cable, wire gauge, color code, at uri ng connector upang tumugma sa iyong meter housing at assembly fixture.
Kontrolin ang lohika.Ang open/close signal polarity at COM configuration ay maaaring ihanay sa iyong meter board.
Torque at gear ratio.Para sa mga valve na may mas mataas na seating torque o ibang stem geometry, maaaring mas angkop ang alternatibong gear ratio o motor tier kaysa sa karaniwang 1500:1 na configuration.

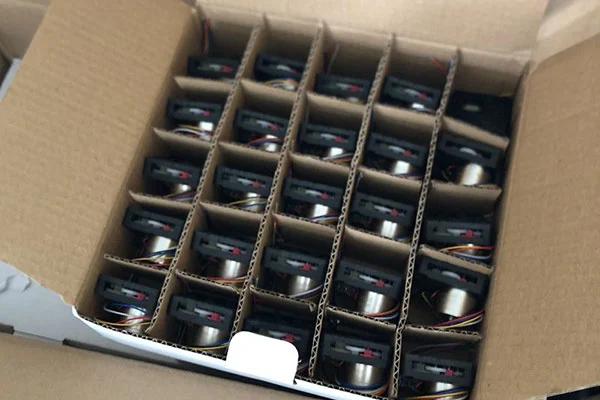

Branding at packaging.Ang pagmamarka ng pribadong label, neutral na packaging, at pag-label na partikular sa proyekto ay magagamit para sa mga order ng volume.
Ang karaniwang MOQ para sa karaniwang pagsasaayos ay nagsisimula sa 500 piraso; Maaaring mangailangan ng mas mataas na MOQ at sample na hakbang sa pag-apruba ang customized na cable, connector, o branding. Ang lead time para sa mga karaniwang unit ay karaniwang 15–25 araw ng trabaho pagkatapos ng PO at sample na kumpirmasyon. Ang huling MOQ at lead time ay nakumpirma sa quotation.
Ano ang minimum na dami ng order?
Ang karaniwang pagsasaayos ay nagsisimula sa 500 piraso. Maaaring mangailangan ng mas mataas na MOQ at sample na hakbang sa pag-apruba ang customized na cable, connector, o branding.
Maaari bang i-customize ang actuator para sa iba't ibang haba ng wire o konektor?
Oo. Maaaring tukuyin ang haba ng cable, wire gauge, color code, at uri ng connector upang tumugma sa iyong meter housing at assembly fixture.
Ano ang lead time?
Karaniwang 15–25 araw ng trabaho ang mga karaniwang unit pagkatapos ng kumpirmasyon ng PO at sample, depende sa dami ng order at availability ng bahagi.
Compatible ba ang actuator sa 3.6V dry-cell battery-powered smart meter?
Oo. Ang actuator ay idinisenyo para sa 3.6V DC dry-cell na mga sistema ng baterya, na may operable na hanay ng boltahe na 2.5–5V. Kumpirmahin ang control logic at valve load ng meter board sa panahon ng teknikal na pagsusuri.
