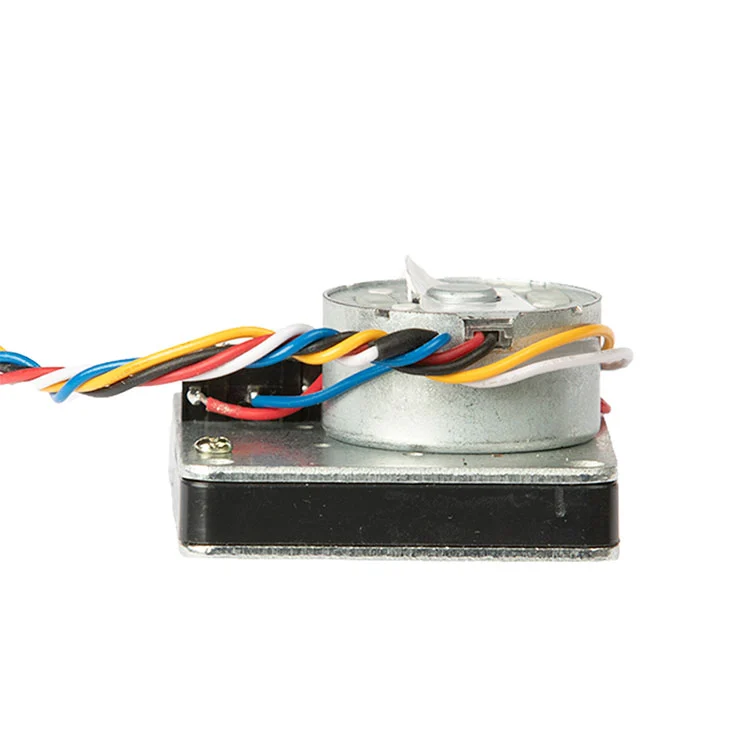

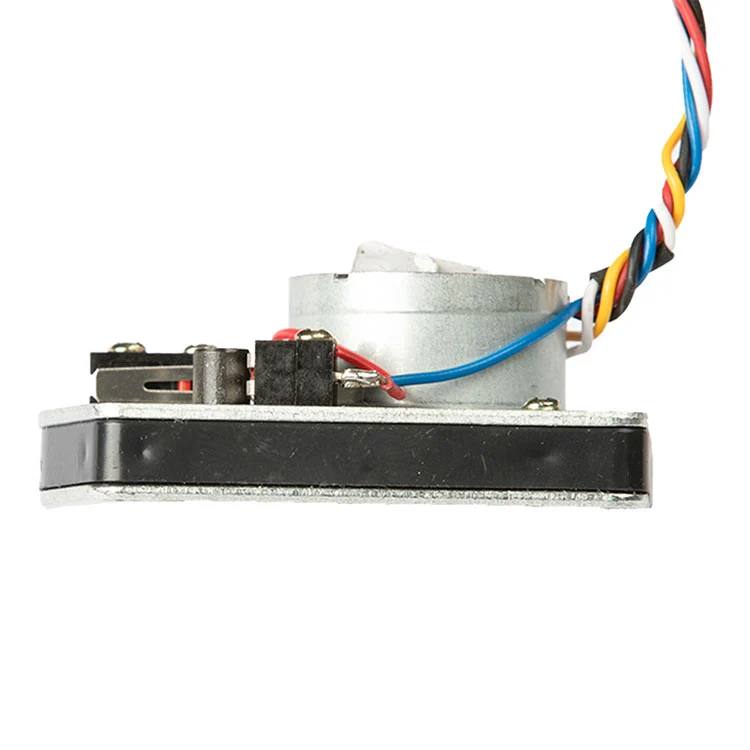

3.6V Water Meter Ball Valve Controller Actuator para sa matalinong metro ng tubig.
3.6V DC · 2.5–5V na nagagamit · 1000:1 reduction · >15 kg rated thrust · ≤25 mA operating current · 450 mA lock-rotor current · ≤13 s open/close.
5-wire control: red positive, black negative, blue open, white COM, yellow close. Dinisenyo para sa ball valve control sa residential at utility smart water meter.
OEM cable, connector, at pagpapasadya ng pagba-brand. MOQ at lead time ay nakumpirma sa quotation.Ipadala ang iyong mga detalye ng balbula para sa isang katugmang panipi.
Kung ikaw ay kumukuha ng mga ball valve actuator para sa matalinong metro ng tubig, ang mga tanong sa pag-apruba ay mahuhulaan: maghahatid ba ito ng sapat na thrust sa isang may edad na ball valve, akma ba ang kasalukuyang draw sa meter power budget, at ang mga wiring ba ay tutugma sa iyong meter board nang walang rework? Ang 3.6V actuator na ito ay binuo sa paligid ng tatlong hadlang na iyon.
Si Kaiye ay gumawa ng mga water meter actuator mula noong maagang paggamit ng smart metering, na may taunang kapasidad ng actuator na10 milyong setat higit sa 30 taon ng karanasan sa produksyon ng hardware at control-valve. Ang ball valve actuator na ito ay bahagi ng volume-proven na platform na iyon—ininhinyero para sa pagsasama ng OEM, pagkakapare-pareho ng batch, at predictable lead time.
Makikita mo sa ibaba ang aktwal na mga parameter sa pagtatrabaho, lohika ng mga wiring, mga limitasyon sa pagkuha, at ang mga teknikal na tanong na itatanong ng iyong engineering team bago aprubahan ang isang sample.
Karamihan sa mga pagkabigo ng smart-meter ball valve ay hindi nagmumula sa motor. Nagmumula ang mga ito sa thrust na kulang sa mga lumang balbula, kasalukuyang draw na nag-drain ng baterya nang mas mabilis kaysa sa inaasahan, o mga kable na hindi tumutugma sa meter board. Direktang tinutugunan ng actuator na ito ang tatlong failure point na iyon.
Ang talahanayan sa ibaba ay sumasalamin sa karaniwang pagsasaayos ng ball valve actuator. Kung saan gumagana ang iyong platform ng metro sa ibang boltahe, thrust curve, o wiring convention, maaaring i-customize ang mga parameter na ito sa panahon ng pagsusuri ng OEM.
| Parameter | Pamantayang Halaga | Tala sa Pagkuha |
|---|---|---|
| Na-rate na Boltahe | 3.6 V DC | Kumpirmahin ang pagiging tugma sa meter battery pack |
| Operable Voltage Range | 2.5–5 V DC | Ang mas mataas na boltahe sa loob ng saklaw ay naghahatid ng mas malaking thrust ngunit nagpapaikli sa habang-buhay |
| Kasalukuyang Operating | ≤25 mA | Badyet para sa peak current sa panahon ng valve travel, hindi lang standby |
| Naka-lock-rotor Current | 450 mA | Kapaki-pakinabang para sa pagpapalaki ng circuit ng driver at proteksyon |
| Na-rate na Thrust | >15 kg | Kumpirmahin laban sa ball valve seating torque at laki ng tubo |
| Pagbawas Ratio | 1000:1 | Itugma sa small-bore ball valve platform |
| Oras ng Buksan/Isara | ≤13 s | Open-to-close o close-to-open sa rate na boltahe |
| Walang-load na 6mm Stroke Time | Humigit-kumulang 60 s | Sinusukat sa ilalim ng rated operating boltahe |
| Mga kable | Pula positibo, itim na negatibo, asul na bukas, puting COM, dilaw na malapit | Maaaring i-customize ang haba ng cable, connector, at kulay ng wire |
| Hindi tinatagusan ng tubig Rating | Hindi tinukoy sa karaniwang pagsasaayos | Kumpirmahin ang kinakailangang antas ng IP gamit ang engineering para sa panlabas o nakalubog na mga pag-install |
Kung ang iyong meter board ay nagbibigay ng ibang control signal polarity o gumagamit ng ibang connector, maaaring suriin ng engineering team ng Kaiye ang mga wiring at magmungkahi ng isang katugmang configuration sa halip na pilitin ang isang karaniwang harness sa isang hindi tugmang platform ng metro.

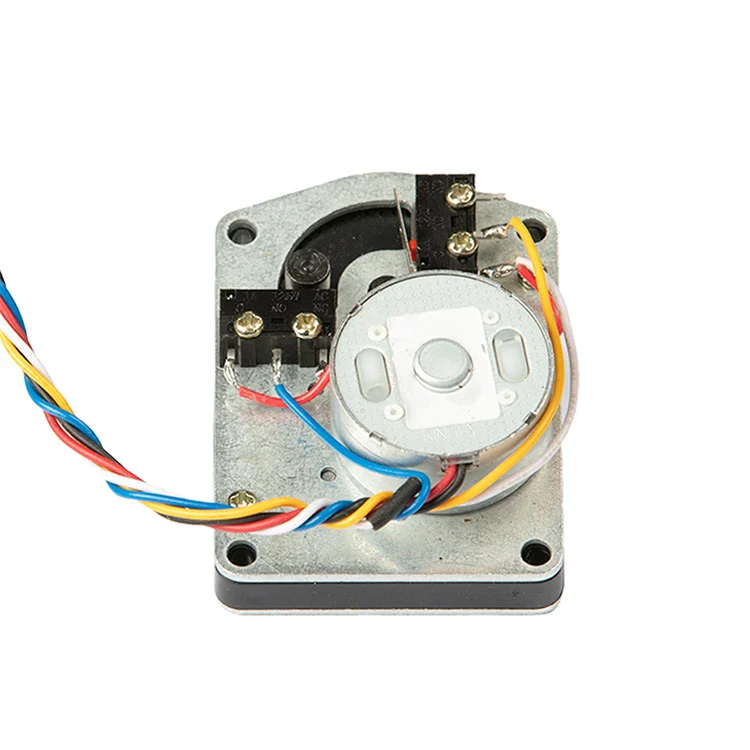

Para sa mga mamimili ng OEM, ang actuator ay kasing ganda lang nito sa meter housing, ball valve stem, at control board. Gumagamit ang actuator na ito ng compact outline na nilayon para sa mga enclosure na smart-meter na limitado sa espasyo, na may wiring scheme na naghihiwalay sa power mula sa open/close control signal.
Mga kable ng kuryente.Pula ay positibo, itim ay negatibo. Ang drive circuit ay dapat na laki para sa lock-rotor current na 450 mA, kahit na ang normal na operating current ay ≤25 mA, dahil ang valve seating ay maaaring humihingi ng mas mataas na current. Inirerekomenda ang reverse-polarity na proteksyon sa meter board kung ang actuator ay field-replaceable.
Kontrolin ang mga kable.Ang asul ay bukas, ang puti ay COM, ang dilaw ay malapit. Ang circuit na ito ay dapat ituring bilang isang control input, hindi isang linya ng kuryente, at dapat manatiling independiyente sa module ng komunikasyon upang ang isang pagkabigo sa komunikasyon ay hindi ma-disable ang kontrol ng balbula.

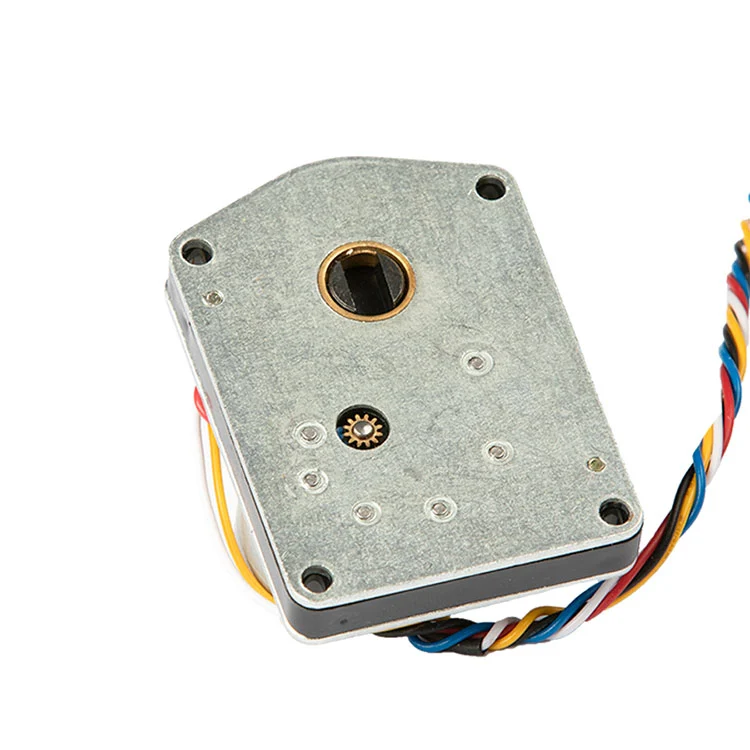

Pag-mount ng interface.Ang actuator ay dinisenyo sa paligid ng ball valve stem at mounting pattern na ginagamit sa small-bore smart-meter valve body. Bago ilabas ang volume, dapat kumpirmahin ng mga mamimili ang stem square, mounting hole spacing, at actuator orientation sa loob ng meter housing. Makakapagbigay si Kaiye ng sample para sa mechanical fit-check bago ilagay ang production order.
Kung kinukuha mo rin ang meter housing o ang kumpletong valve assembly, ang actuator ay maaaring suriin kasama ngshell ng metro ng tubigat katawan ng balbula upang mabawasan ang hindi pagkakatugma ng interface sa pagpupulong.
Ang actuator ay nakaposisyon para sa small-bore ball valve control kung saan ang pagpapatakbo na pinapagana ng baterya at mababang kasalukuyang draw ay mas mahalaga kaysa sa high-speed actuation. Kasama sa mga karaniwang application ng volume ang:
Dahil ang actuator ay bahagi ng mas malawak na water-meter component platform ng Kaiye, ang mga mamimili na kumukuha ng maraming bahagi ay maaaring pagsama-samahin ang kwalipikasyon at logistik. Kung ang iyong proyekto ay nangangailangan din ng wireless na komunikasyon sa antas ng metro, ang actuator ay idinisenyo upang gumana kasama ng Kaiye'swireless na metro ng tubigplataporma. Maaari mo ring suriin nang buosaklaw ng actuator ng metro ng tubigpara sa mga kaugnay na modelo.
Para sa mga mamimili ng B2B, ang ibig sabihin ng "manufacturer" ay kontrol sa proseso, hindi lamang isang kumpanya ng kalakalan na may katalogo. Ang Kaiye ay nagpapatakbo ng isang ISO 9001 na sistema ng kalidad, nagpapatakbo ng automated na produksyon para sa mga actuator assemblies, at gumagawa ng mga water-meter actuator sa loob ng higit sa dalawang dekada. Ang ball valve actuator na ito ay nakikinabang mula sa production base na iyon sa tatlong kongkretong paraan:
Batch consistency.Ang mga gear ay ginagawa sa mga kinokontrol na sukat. Binabawasan ng automated assembly ang unit-to-unit variation sa gear mesh, thrust output, at response time—na kritikal kapag nag-i-install ka ng libu-libong actuator sa isang utility project.
Papasok na inspeksyon at huling pagsubok.Kasama sa karaniwang produksyon ang mga functional check para sa kasalukuyang draw, response time, at valve travel. Maaaring humiling ang mga mamimili ng protocol ng inspeksyon at sampling plan bago maglagay ng order ng volume.
Traceability.Ang code ng modelo, batch ng produksyon, at mga rekord ng pagsubok ay pinapanatili upang kung may lumabas na isyu sa field, maaaring ihiwalay ang apektadong populasyon sa halip na ituring ang bawat actuator sa proyekto bilang pinaghihinalaan. Para sa higit pa sa production base at sistema ng kalidad ng Kaiye, tingnan angprofile ng kumpanya at pangkalahatang-ideya ng pagmamanupaktura.
Ang ball valve actuator ay magagamit bilang isang karaniwang yunit, ngunit ang pamantayan ay hindi nangangahulugang naayos. Para sa mga mamimili ng OEM at proyekto, ang mga sumusunod na item ay karaniwang naka-customize pagkatapos ng teknikal na pagsusuri:
Cable at connector.Maaaring tukuyin ang haba ng cable, wire gauge, color code, at uri ng connector upang tumugma sa iyong meter housing at assembly fixture.
Kontrolin ang lohika.Ang open/close signal polarity at COM configuration ay maaaring ihanay sa iyong meter board.
Thrust at gear ratio.Para sa mga valve na may mas mataas na seating thrust o ibang stem geometry, maaaring mas angkop ang alternatibong gear ratio o motor tier kaysa sa karaniwang 1000:1 configuration.
Branding at packaging.Ang pagmamarka ng pribadong label, neutral na packaging, at pag-label na partikular sa proyekto ay magagamit para sa mga order ng volume.
Ang karaniwang MOQ at lead time ay nakumpirma sa quotation. Karaniwang 15–30 araw pagkatapos ng kumpirmasyon ng PO at sample, depende sa dami ng order at availability ng bahagi.
Ikaw ba ay isang tagagawa?
Oo. Ang Kaiye ay may sariling pabrika na may higit sa 30 taong karanasan sa produksyon.
Maaari mo bang i-pack ang produktong ito ng aming mga kinakailangan?
Oo. Ang customized na packaging at pag-label ay malugod na tinatanggap para sa dami ng mga order.
Ano ang oras ng paghahatid para sa mga regular na order?
Ang oras ng paghahatid ay karaniwang 15–30 araw, at maaaring mas maikli o mas mahaba batay sa panahon ng modelo at dami ng order.
Ano ang kahulugan ng mga kable?
Pula ay positibo, itim ay negatibo, asul ay bukas, puti ay COM, at dilaw ay malapit.
Ano ang rating ng waterproof?
Ang karaniwang pagsasaayos ay hindi tumutukoy ng isang IP rating. Kumpirmahin ang kinakailangang antas ng IP gamit ang engineering para sa panlabas o nakalubog na mga pag-install.
Compatible ba ito sa 3.6V dry-cell battery smart water meters?
Oo. Ang actuator ay idinisenyo para sa 3.6V DC system na may operable voltage range na 2.5–5V. Kumpirmahin ang logic ng kontrol ng meter board at pag-load ng balbula sa panahon ng teknikal na pagsusuri.
